사다리꼴 실에 대해 들어보셨나요?

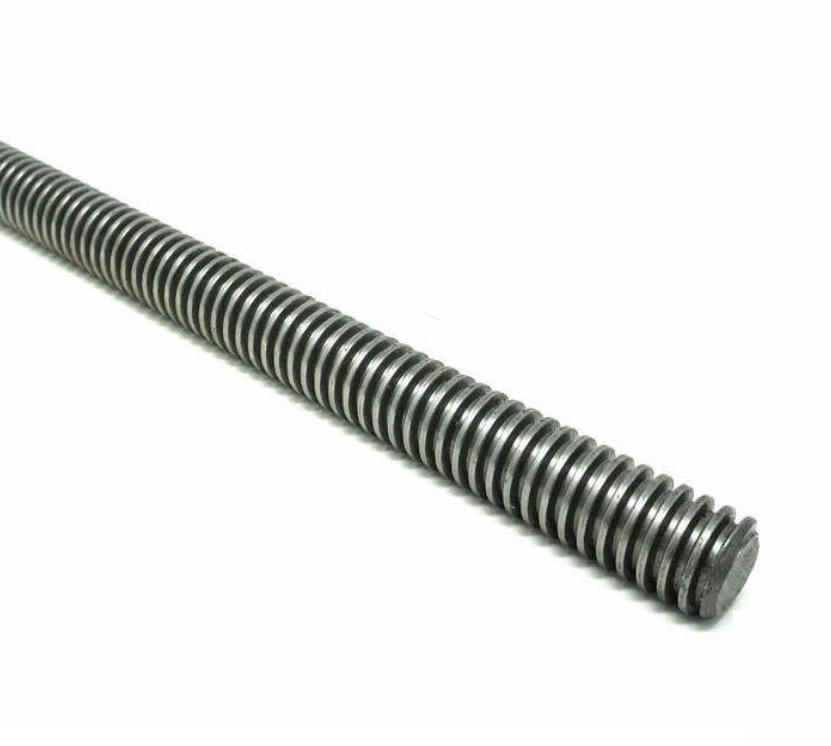

사다리꼴 나사산은 이등변 사다리꼴 나사산 프로파일을 갖습니다. 일반 기계나사보다 나사산 깊이가 깊고 접촉면이 넓기 때문에 전단 저항과 굽힘 저항이 강해 고하중을 받는 작업물에 적합합니다. 접촉면이 더 넓기 때문에 사다리꼴 나사산은 단위 면적당 압력이 낮아 내마모성이 더 높습니다.

국제 표준(ISO): ISO 2904-1977, 나사 각도 30°, 피치가 거친 나사(예: Tr40×7)와 미세 나사(예: Tr40×3)로 구분됨, 나사 공차 5H, 6H, 7H(내부 나사) 및 5g, 6g, 7g(외부 나사)을 따릅니다.

미국 표준(ACME): ANSI B1.5-1997, 나사산 각도 29°, ACME 나사산 및 Stub ACME 나사산 포함.

독일 표준(DIN): DIN 103-1998은 ISO 표준, 나사 각도 30°와 호환됩니다. 종종 고강도 합금강으로 제작되는 사다리꼴 나사 너트 및 볼트는 공작 기계 리드 스크류, 리프팅 장비 및 유압 실린더의 핵심 구성 요소이며 다음 분야에서 널리 사용됩니다.

1. 공작 기계 전송 시스템: 리드 스크류 및 너트;

2. 리프팅 및 게양 장비: 잭, 엘리베이터;

3. 프레스 기계 및 유압 시스템: 프레스, 사출 성형 기계;

4. 건설 및 엔지니어링 기계: 비계 조정 나사, 콘크리트 믹서;

5. 자동차 및 차량: 조향 시스템, 서스펜션 시스템.
