영구 연결을 위해 볼트와 너트를 어떻게 사용해야 합니까?

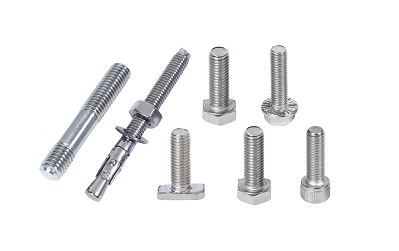

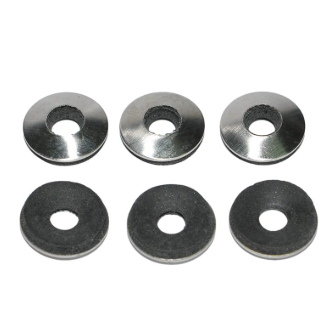

Jiaxing Aoke는 다양한 제품을 제조합니다.볼트, 견과류, 그리고 다양한와셔. 우리는 전기 배선, 장비 장착 및 철제 하드웨어 설치를 위한 모든 조립 사양을 충족하기 위해 평와셔, 스프링 와셔, 잠금 와셔 및 사각 와셔를 보유하고 있습니다. 우리는 귀하의 요구를 충족시키기 위해 다양한 재료로 용융 아연 도금, 스테인레스 스틸 및 고강도 부품을 생산합니다. 나사산은 조이는 동안 나사산이 벗겨지거나 벗겨지는 것을 방지하기 위해 정밀하게 가공되었습니다. 우리는 구성 사양에 따라 완전한 세트를 공급할 수 있으므로 개별 구성 요소를 구매하고 조정하는 번거로움을 없앨 수 있습니다.(다음 이미지는 당사 제품 중 일부만 보여줍니다.)

영구 연결에 표준 볼트를 사용하는 경우 다음 요구 사항을 충족해야 합니다.

1. 일반적인 볼트 연결의 경우 베어링 표면적을 늘리기 위해 볼트 머리와 너트 아래에 평와셔를 배치해야 합니다.

2. 평와셔는 볼트 헤드와 너트 측 모두에 배치되어야 합니다. 일반적으로 볼트 헤드측에는 평와셔를 2개 이하, 너트측에는 평와셔를 1개 이하로 배치해야 합니다.

3. 풀림방지용 볼트 및 앵커볼트에는 풀림방지장치가 부착된 너트 또는 스프링와셔를 사용하여야 한다. 스프링 와셔는 너트 쪽에 배치해야 합니다.

4. 동적 하중을 받거나 중요한 위치에 있는 볼트 연결의 경우 설계 요구 사항에 따라 스프링 와셔를 설치해야 합니다. 스프링 와셔는 너트 쪽에 배치해야 합니다.

5. 베벨 조인트를 사용하여 I-빔 또는 채널 섹션을 연결할 때 베벨 와셔를 사용하여 너트와 볼트 헤드의 베어링 표면이 생크에 수직이 되도록 해야 합니다.

볼트 설치 위치 요구 사항

전기 연결

실외 기본 배선 연결에는 용융 아연 도금 볼트를 사용해야 합니다. 볼트에는 평와셔와 스프링 와셔가 장착되어 있어야 합니다. 조인 후 볼트는 나사산 2~3개 정도 돌출되어야 합니다.

각 볼트는 평와셔 2개, 스프링 와셔 1개, 너트 1개와 쌍을 이루어야 합니다.

설치하는 동안 볼트 머리 쪽에 평와셔 하나, 너트 쪽에 평와셔 하나, 스프링 와셔 하나를 놓고 스프링 와셔를 너트에 대고 배치합니다.

전기 장비 장착

슬롯형 볼트가 있는 채널 강철을 사용하여 변압기 또는 배전함 베이스를 철제 피팅에 고정할 때 각 볼트는 너트 1개, 슬롯형 와셔 1개 및 평와셔 1개와 쌍을 이루어야 합니다.

플랫 볼트가 있는 채널 강철을 사용하여 고정하는 경우 각 볼트는 플랫 와셔 2개, 스프링 와셔 1개 및 너트 1개와 쌍을 이루어야 합니다.

설치하는 동안 볼트 머리 쪽에 평와셔 하나, 너트 쪽에 평와셔 하나, 스프링 와셔 하나를 놓고 스프링 와셔를 너트에 대고 배치합니다.

절연스위치, 드롭아웃 퓨즈, 서지방지기를 철재부착품에 접속할 때에는 원칙적으로 기기 제조사에서 제공하는 취부볼트를 사용하십시오.

고정 철 피팅

철제 피팅의 볼트 구멍이 둥근 경우 각 볼트는 너트 1개와 평와셔 2개와 쌍을 이룹니다. 볼트 구멍에 슬롯이 있으면 각 볼트는 너트 1개와 사각 와셔 2개와 쌍을 이룹니다. 설치 시 볼트 머리 쪽과 너트 쪽 양쪽에 평와셔(또는 사각 와셔) 하나를 배치합니다.

철제 피팅에 양단 볼트를 사용하는 경우 볼트의 각 끝 부분에 너트 1개와 평와셔(또는 사각 와셔) 1개를 끼워야 합니다.

채널 강철 및 I-빔 플랜지의 경사면에 볼트로 연결하는 경우 가능하면 테이퍼형 와셔를 사용하여 너트와 볼트 헤드의 지지 표면이 자루에 수직이 되도록 합니다.

볼트 스레딩 요구 사항

1. 3차원 구조의 경우:

수평: 안쪽에서 바깥쪽으로; 수직: 아래에서 위로.

2. 2차원 구조의 경우:

선 방향을 따라: 양면 구성 요소의 경우 안쪽에서 바깥쪽으로; 단면 부품의 경우 전원 공급 장치 측에서 또는 균일한 방향으로; 선 방향을 가로질러: 양쪽에서, 안쪽에서 바깥쪽으로; 중앙, 왼쪽에서 오른쪽(수전측을 향함) 또는 균일한 방향; 수직: 아래에서 위로.

3. 변압기 플랫폼 평면 구조:

변압기의 고전압 및 저전압 단자를 기준점으로 사용하여 저전압 단자에서 고전압 단자쪽으로 배선합니다. 변압기와 전신주를 기준점으로 사용하여 변압기 쪽에서 전신주 쪽으로(안쪽에서 바깥쪽으로) 배선합니다.

볼트 조임 요구 사항

연결 볼트는 하나씩 조여줍니다. 볼트나 너트의 나사산이 벗겨졌거나 너트의 가장자리가 마모되어 렌치가 미끄러지는 현상이 발견되면 볼트와 너트를 교체해야 합니다.

볼트 조립

• 조립하기 전에 결합할 부품의 볼트, 너트, 나사 구멍을 육안으로 검사하십시오. 찌그러짐이나 긁힘이 없어야 하며 도면 사양을 준수해야 합니다.
• 조립 시 볼트의 나사산 부분을 손상시키지 마십시오.
• 볼트 머리와 너트 끝면의 와셔는 고정된 부품의 표면과 균일하게 접촉해야 합니다. 기울어져서는 안 되며, 두 표면을 강제로 접촉시키기 위해 망치로 두드리는 것도 허용되지 않습니다. 볼트 생크는 구부러지거나 변형되지 않아야 합니다.
• 연결될 부품은 균일하게 압축되어야 하며 서로 단단히 고정되고 단단히 고정되어야 합니다.
• 볼트와 너트를 조일 때 적합하지 않은 렌치의 사용은 엄격히 금지됩니다.
• 볼트, 나사를 조립할 때에는 나사피치 2~3 이상 손으로 조인 후 렌치나 전동공구를 사용하여 완전히 조이십시오.
• 볼트와 너트를 조립하는 동안 연결된 부품의 페인트 마감, 도금, 볼트와 너트의 머리 부분을 보호하도록 주의하십시오. 이것들은 손상되어서는 안 됩니다.
• 너트를 조인 후 볼트 머리는 너트 끝면을 넘어 2-3 나사산 피치만큼 돌출되어야 합니다. 너트와 와셔는 모두 반대쪽이 연결된 구성 요소를 향해야 합니다.
• 볼트를 조인 후 페인트 표시를 적용하십시오. 표시는 일반적으로 볼트와 너트 사이의 접촉점에 적용되는 빨간색 점입니다. 색상은 용도에 따라 다를 수 있으나 명확하게 구별되어야 합니다.
